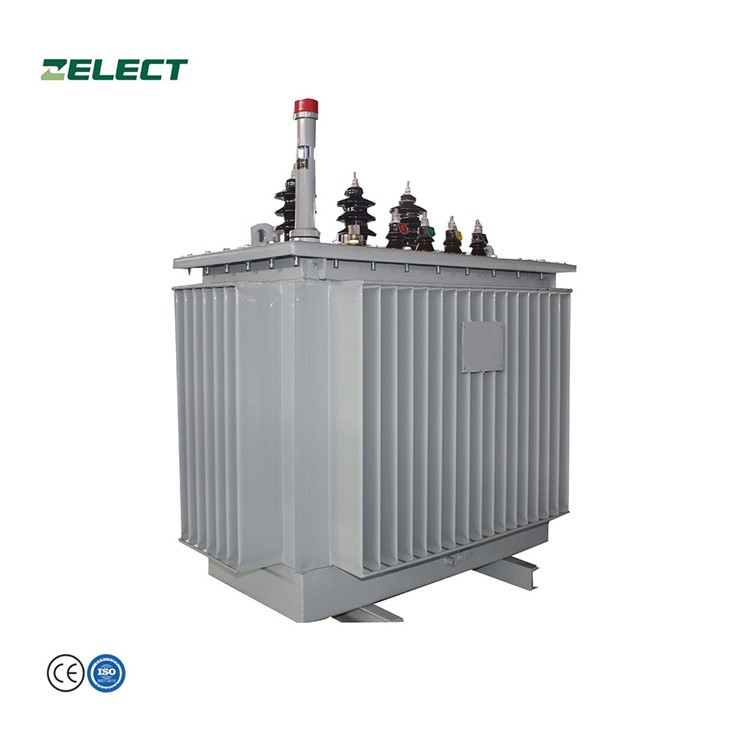

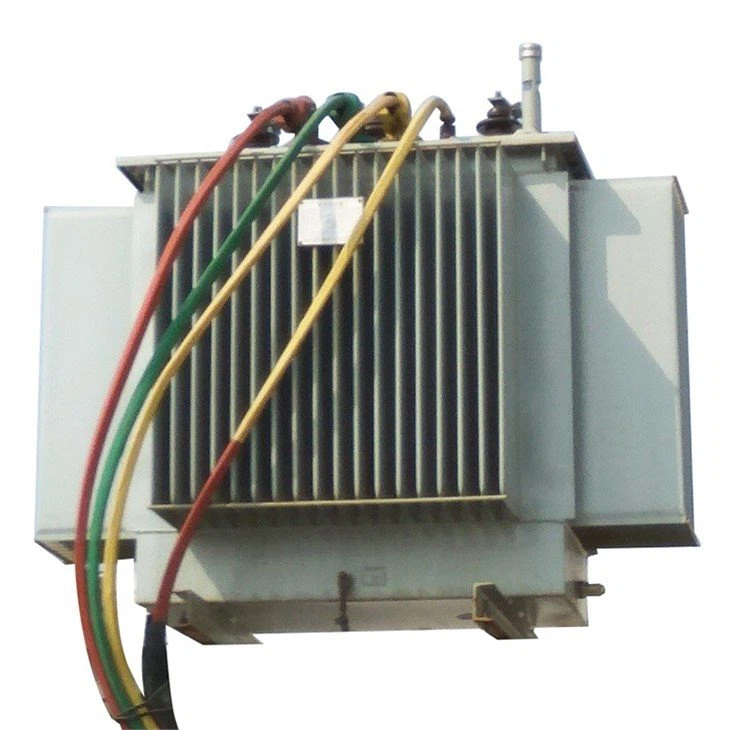

Amorfse sulami jaotusjõu alajaama trafo

Amorfse sulami trafo põhiomadus, mis erineb tavapärasest trafost, on see, et südamikus kasutatakse uut tüüpi magnetiliselt juhtivat materjali-amorfset sulamit. Võrreldes räniterasest lehtraudsüdamiku trafo tühikoormuse kadudega väheneb see umbes 75% ja tühivooluvool umbes 80%.

(1) Amorfse sulami trafo tühikoormuskadu väheneb S11 trafoga võrreldes rohkem kui 65%, tühivooluvool väheneb umbes 80% ja aastased kasutuskulud vähenevad keskmiselt 22,7% võrra. %.

(2) Trafol puudub struktuurne kadu ja raudsüdamikul on kolmefaasiline neljaraamiline viiesambaline struktuur. Nulljärjestuse magnetvoog voolab kahes külgsambas ja magnetvoog ei läbi kasti, seega ei toimu küttestruktuuri kadu.

(3) Trafo ühendusrühm võtab kasutusele Dyn11, et vähendada harmooniliste mõju elektrivõrgule ja parandada toiteallika kvaliteeti.

(4) Trafo madalpinge mähis kasutab vaskfooliummähist ja mähis on ümardatud ristkülik.

(5) Trafo korpuse struktuur kasutab "ülemist tuge ja alumist tuge", et vähendada rauasüdamiku pinget nii palju kui võimalik ja tagada amorfse sulamist rauasüdamiku elektromagnetiline jõudlus.

(6) Väikese võimsusega trafo ülikond kasutab vertikaalse ülikonna tehnoloogiat ja suure võimsusega trafo ülikond kasutab horisontaalse ülikonna tehnoloogiat ning trafo müra ja koormuse kadu on rangelt kontrollitud.

(7) Trafokarp on täielikult suletud. Kast on täidetud silikoonõliga, millel on hea antioksüdatsioon, kõrge temperatuuritaluvus ja soojustsükli jõudlus ning trafo on põhimõtteliselt hooldusvabas olekus.

(8) Trafo kasutab vaakumõli sissepritse, et täielikult eemaldada mähises olevad õhumullid ja tagada isolatsiooni jõudluse stabiilsus.

(9) Trafo kõrge- ja madalpingepukside kohale paigaldatakse kaitsekate, juhtmeid ei eksponeerita ning täieliku isolatsioonikaitse saavutamiseks kasutatakse kaablijuhtmestikku.

Kõrgus: h< 1000m

Maksimaalne ööpäevane keskmine suhteline õhuniiskus: 95% (20 kraadi)

Ümbritsev temperatuur: -25 kraadi < T<+40°C

Maavärinakindlus: maapinna horisontaalkiirendus {{0}},2 g, maapinna vertikaalkiirendus: 0,2 g

Temperatuur: Keskmine maksimumtemperatuur: T<+35°C

Toitepinge lainekuju peaks olema ligilähedane siinuslainele

Kuu minimaalne keskmine kasutustemperatuur: T< -25°C (outdoor)

Kolmefaasilise trafo toitepinge peaks olema ligikaudu sümmeetriline

Maksimaalne ööpäevane temperatuuride vahe: 25 kraadi .

Paigalduskoht: puudub tugev vibratsioon ja põrutus, pole sügiskatastroofi, pole tõsist reostust, puudub keemiline söövitav aine ja tolm, puudub plahvatusoht.

Niiskus: Maksimaalne keskmine suhteline õhuniiskus: 90% (20 kraadi)

 Enne paigaldamist kontrollige trafot

1. Mähise-maa isolatsioonitakistuse mõõtmine;

2. Vastupidavus pingetest;

3. Pingesuhte mõõtmine ja ühendusgrupi sildi kontrollimine;

4. Tühivoolu ja tühikäigukadude mõõtmine;

5. Lühise impedantsi ja koormuskadude mõõtmine;

6. Mähise takistuse mõõtmine;

7. Trafoõli test.

Mudel ja tähendus

S(B)H15-M-seeria hermeetilise amorfse sulami jõutrafo tehniline parameeter

Tellimisjuhised

(1) Trafo mudel:

(2) Nimivõimsus: ______KVA

(3) Faaside arv: kolmefaasiline, ühefaasiline

(4) Sagedus: 50HZ, 60HZ

(5) Nimipinge (kõrgepinge/madalpinge):____________________

(6) Puudutusvahemik: ±______x_____%

(7) Ühendusrühma silt: Dyn11 Yyn0 Yy0(D11) muud

(8) Takistuspinge Ühendkuningriigis: ____________%

(9) Jahutusmeetod: AF

(10) Muud nõuded:
